Atmos DC 25 S zplyňovací kotel na dřevo - dřevoplyn pravý 27 kW

Kód: 988024
slevaX Dotační kotel
Značka: Atmos
ZDARMAZDARMA 77 800 Kč –12 %
DC32S 630x420 1
77 800 Kč –12 % 68 463 Kč 56 581 Kč bez DPH
Externí sklad

Detailní informace

Detailní popis produktu

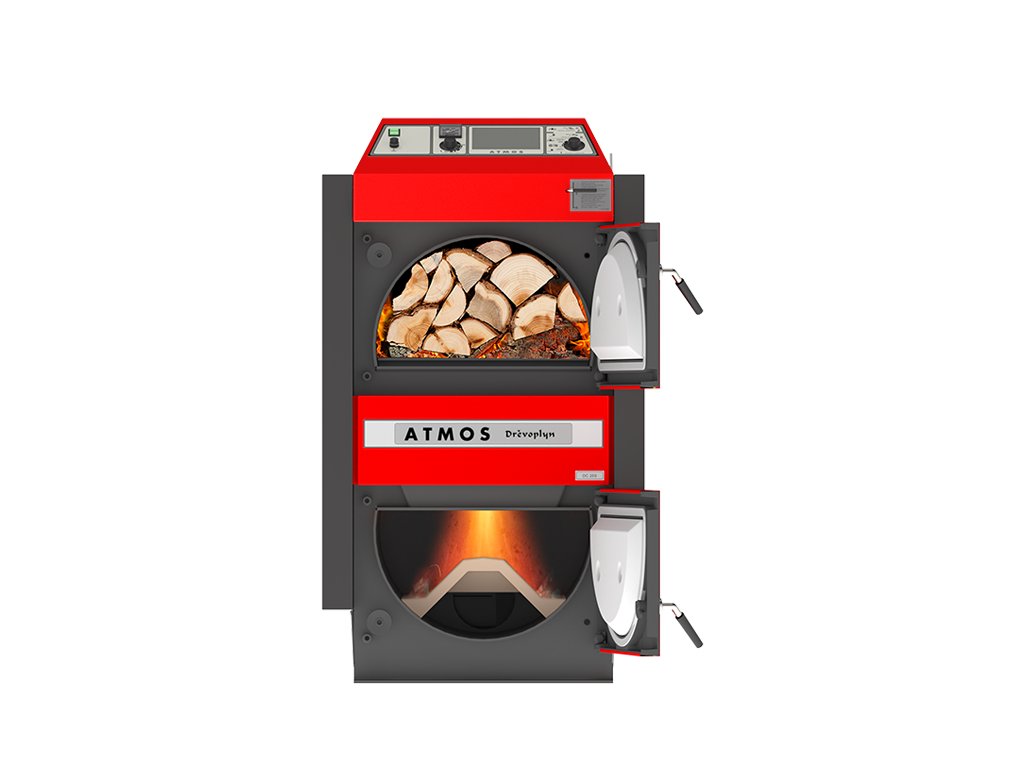

Kotel Atmos DC 25 S

Zplynovací kotle na dřevo – Dřevoplyn

Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o tloušťce 3 až 8 mm. Tvoří je násypka paliva (6 mm), která je ve spodní části opatřena zplynovací tryskou s podélným otvorem pro průchod spalin a plynů. Dohořívací prostor pod ní je opatřen keramickými tvarovkami pro ideální vyhoření všech spalitelných látek s vysokou účinností při ekologicky šetrném spalování. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín.

Výhody zplynovacích kotlů na kusové dřevo ATMOS

  • Možnost spalovat velké kusy dřeva (kusové dřevo)
  • Velký zásobník paliva – dlouhá doba hoření
  • Vysoká účinnost 85 až 92 % podle typu – primární i sekundární vzduch je předehříván na vysokou teplotu
  • Ekologické spalování – kotel dle ČSN EN 303-5 třídy 4 a 5, EKODESIGN 2015/1189
  • Odtahový ventilátor – bezprašné vybírání popela, kotelna bez kouře
  • Chladící smyčka proti přetopení – bez rizika poškození kotle
  • Automatické vypnutí kotle po dohoření paliva – spalinový termostat
  • Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme 1x týdně)
  • Kotel bez trubkovnice – snazší čištění
  • Malé rozměry a nízká hmotnost
  • Možnost volby dvířek P / L (pravá/levá) u vybraných typů
  • Vysoká kvalita

Instalace

Zplynovací kotle na dřevo ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem v případě použití elektronické regulace ACD 03/04) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 – 90 °C.
Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které nám sníží spotřebu paliva a zvýší komfort vytápění.

Najděte si k instalaci kotle technika ve vašem okolí.



Legenda k nákresu kotlů
1. Těleso kotle 21. Trubkový výměník – trubkovnice (C25ST, C32ST, C50S)
2. Dvířka plnící (vrchní) 22. Regulátor výkonu – HONEYWELL FR124
3. Dvířka popelníková (spodní) 23. Žáruvzdorná tvarovka – kostka přední
4. Ventilátor – odtahový (S) 24. Regulační (kotlový) termostat ventilátoru
5. Žáruvzdorná tvarovka – kostka zadní 25. Výplň dvířek – Sibral
6. Ovládací panel 26. Těsnění dvířek – šňůra 18 x 18
7. Bezpečnostní termostat 27. Clona topeniště – zadní CxxST
8. Regulační klapka 28. Brzdič – podél kulového prostoru (C50S)
9. Rošt (segment) 30. Spalinový termostat
10. Žáruvzdorná tvarovka – kulový prostor 31. Kondenzátor pro odtahový ventilátor – 1μF
11. Roštová trubka 32. Chladící smyčka proti přetopení
12. Žáruvzdorná tvarovka – půlměsíc (clona dvířek) 33. Regulace primárního vzduchu
13. Zatápěcí záklopka 34. Regulace sekundárního vzduchu
14. Žáruvzdorná tvarovka – zadní čelo kulového prostoru
15. Víko čistící
16. Roštovací páka K – hrdlo kouřovodu
17. Táhlo roztápěcí záklopky L – výstup vody z kotle
18. Teploměr M – vstup vody do kotle
19. Clona rámečku, clona topeniště – přední N – nátrubek pro napouštěcí kohout
20. Vypínač P – nátrubek pro čidlo ventilu ovládajícího chladící smyčku



Rozměry kotlů (mm)
  DC18S DC22S DC25S DC30SX DC32S DC40SX DC50S
A 1185 1185 1185 1185 1260 1260 1260
B 758 959 959 959 959 959 1160
C 675* 675* 675* 675* 678 678 678
D 874 874 874 874 950 950 950
E 150 (152) 150 (152) 150 (152) 150 (152) 150 (152) 150 (152) 150 (152)
F 65 65 65 65 69 69 69
G 208 208 208 208 185 185 185
H 933 933 933 933 1008 1008 1008
CH 212 212 212 212 256 256 256
I 212 212 212 212 256 256 256
J 6/4″ 6/4″ 6/4″ 6/4″ 6/4″ 6/4″ 2″



Technické údaje Typ kotle
DC18S DC22S DC25S DC30SX DC32S DC40SX DC50S
Tepelný výkon kotle kW 20 22 27 30 35 40 49,9
Tepelný příkon kotle kW 22,2 24,5 30,0 33,4 39,4 45,0 56,9
Výhřevná plocha m2  1,8 2,1 2,3 2,3 2,9 2,9 3,8
Objem palivové šachty dm3 (l) 60 95 95 95 13 5 135 180
Rozměr plnícího otvoru mm 450 x 260
450 x 260 450 x 260 450 x 260 450 x 260 450 x 260 450 x 260
Předepsaný tah komína Pa/mbar 18/0,18 23/023 23/0,23 24/0,24 24/0,24 24/0,24 25/0,25
Max. prac. přetlak vody kPa/bar 250/2,5 250/2,5 250/2,5 250/2,5 250/2,5 250/2,5 250/2,5
Hmotnost kotle kg 269 324 326 332 366 368 433
Průměr odtahového hrdla mm 150/152
150/152 150/152 150/152 150/152 150/152 150/152
Krytí el. části IP 20 20 20 20 20 20 20
Elektrický příkon (pomocný) W 50 50 50 50 50 50 50
Elektrický příkon v pohotovostním stavu W 0 0 0 0 0 0 0
Zapalovací režim
  manuální
Účinnost % 90,1 89,9 89,9 89,9 88,9 88,9 87,7
Třída kotle dle ČSN EN 303-5 5 5 5 5 5 5 4
Kategorie kotle 1
Provozní režim nekondenzující
Třída energetické účinnosti A+ A+ A+ A+ A+ A+ A+
Teplota spalin při jmenovitém výkonu °C 157 177 177 177 185 185 255
Hmotn. průtok spalin při jmenovitém výkonu
kg/s  0,012 0,014 0,015 0,017 0,020 0,022 0,025
Maximální hladina hluku – dle EN15036-1
dB 65 65 65 65 65 65 65
Předepsané palivo (preferované) Suché dřevo (kulatina) o výhřevnosti 15 – 17 MJ/kg-1, průměr 80 – 150 mm a vlhkosti 12 – 20 %
Průměrná spotřeba paliva kg.h-1  5,6 6,2 7,2 7,6 9,2 10,2 13,2
Délka dřeva mm 330 530 530 530 530 530 730
Doba hoření při jmenovitém výkonu
hod.  2 3 3 2 3 2 3
Objem vody v kotli l 45 58 58 58 80 80 89
Hydraulická ztráta kotle mbar 0,18 0,21 0,21 0,21 0,20 0,20 0,22
Minimální objem vyrovnávací nádrže l 500 500 500 500 500 500 750
Spotřeba na topnou sezónu Ø prost. metry 20 22 25 30 35 40 50
Připojovací napětí
V/Hz 230/50
EKODESIGN
Dotované kotle v ČR
Předepsaná minimální teplota vratné vody v provozu je 65 °C.
Předepsaná provozní teplota kotle je 80 – 90 °C.



Od 1. září 2024 je podle zákona o ochraně ovzduší povoleno používat kotle pouze 3. a vyšší emisní třídy podle ČSN EN 303-5.

Provoz starých kotlů je tímto zakázán. Doporučujeme tedy výměnu za nové ekologické zdroje vytápění. Naši aktuální nabídku najdete zde:
https://www.koupelny-bernold.cz/kotle-na-tuha-paliva/

V naší nabídce máme také kotle s dotací:
https://www.koupelny-bernold.cz/kotle/?dd=258

Veškeré informace k dotacím můžete najít na stránkách Státního fondu životního prostředí ČR:
https://www.sfzp.cz/dotace-a-pujcky/kotlikove-dotace/

Doplňkové parametry

Kategorie: Kotle na tuhá paliva
Hmotnost: 326 kg
? Výkon: 19 - 29 kW
Provedení: Stacionární
Způsob ohřevu: Možnost externího zásobníku
Energetická třída: A+
Hmotnost: 326 kg
