Alcaplast A108F/1100 montážní rám pro výlevku s odpadem DN90/110 a baterii

Detailní popis produktu

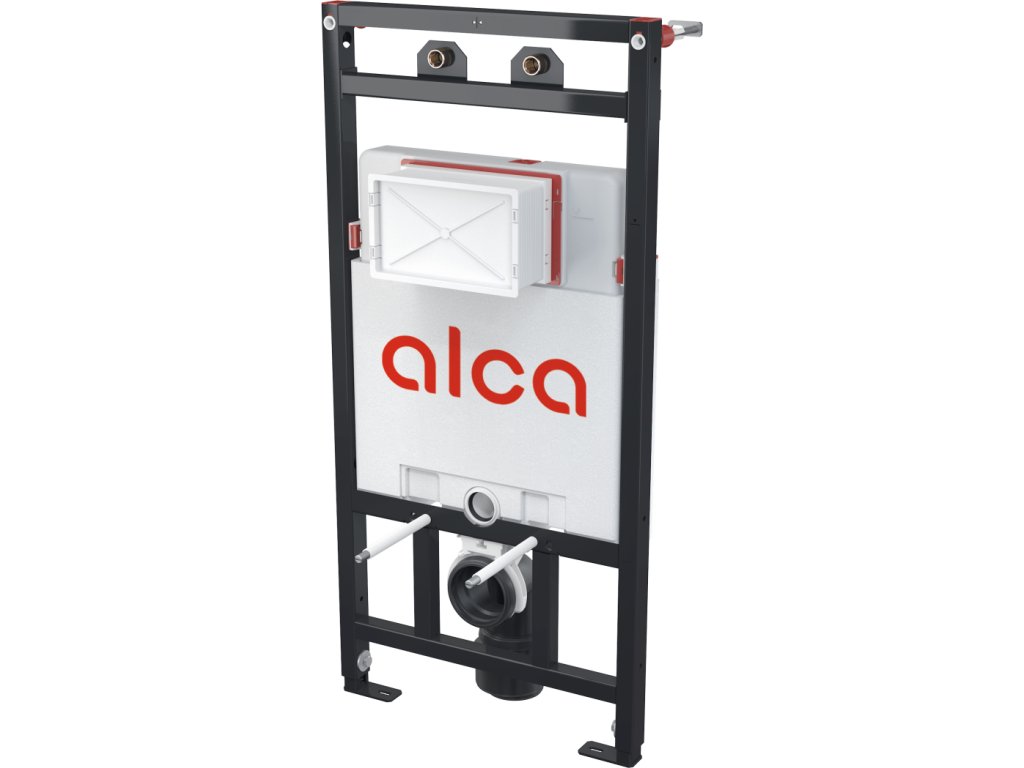

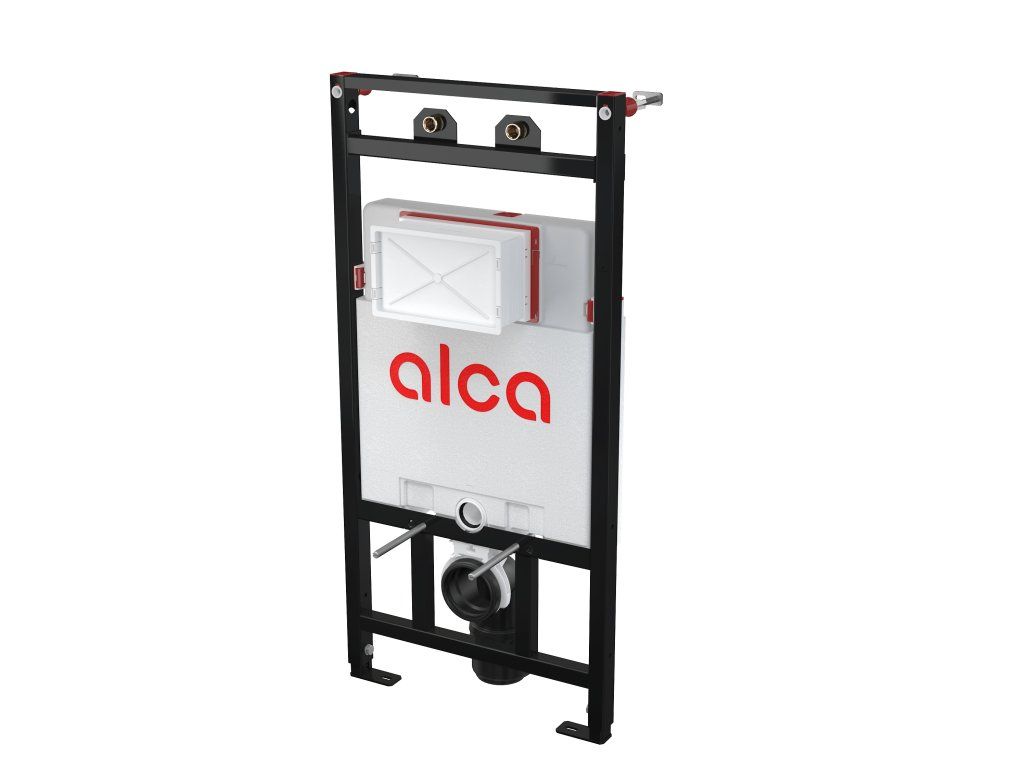

Montážní rám s nádržkou pro výlevku s odpadem DN90/110 a baterii

Použití

• Pro montáž nástěnné armatury
• Pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce
• Pro závěsnou výlevku s roztečí kotevních šroubů až do 420 mm a odpadem O90/110

Vlastnosti

• Duální splachování nezávisle nastavitelné s hygienickou rezervou
• Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
• Konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
• Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
• Materiál: kov ošetřený práškovou barvou
• Montážní hloubka nastavitelná v rozmezí 20–95 mm
• Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
• Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
• Nastavitelné výsuvné nohy v rozmezí 0–200 mm
• Přívod vody zezadu/shora uprostřed

Obsah balení

• Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
• Fixační set: vrut O8×60 – 4 ks, hmoždinka O12 – 4 ks
• Koleno odpadu HT 90/110 s těsněním
• Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
• Nádrž s napouštěcí a vypouštěcí armaturou
• Připojovací šroubení G1/2""–G1/2""
• Samonosný rám
• Šroubení 1/2"" pro připojení vody s integrovaným rohovým ventilem 1/2""–3/8""

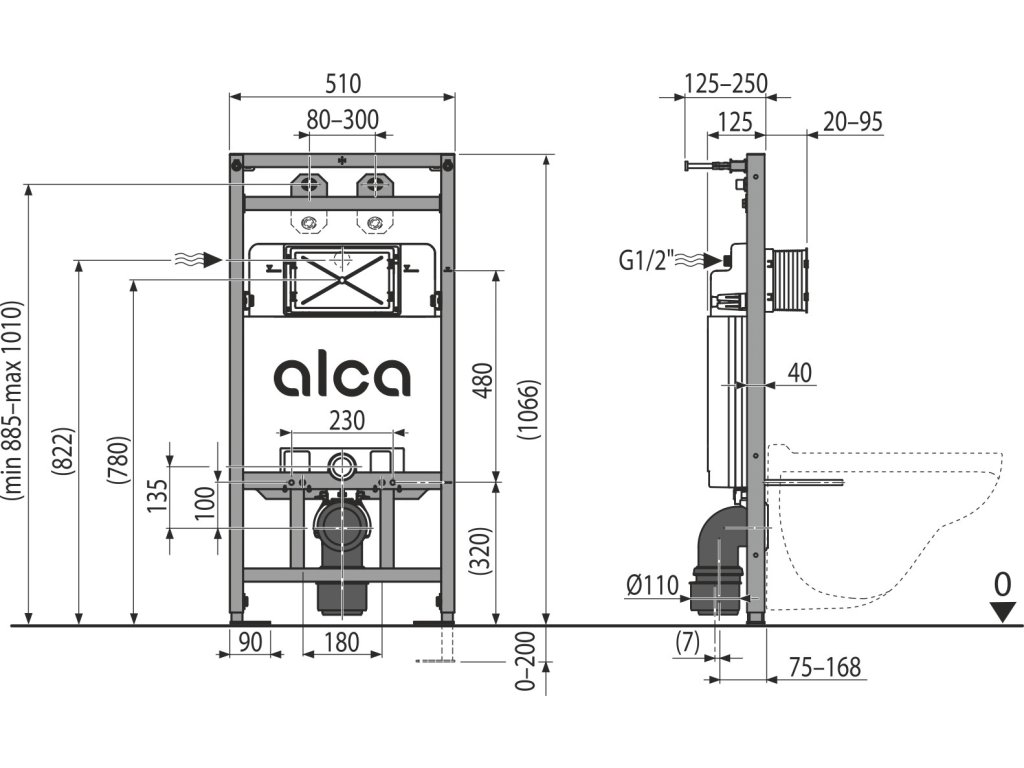

Technické informace

• Zátěžová zkouška: 0,3 - 0,6 MPa
• Funkční rozsah tlaku vody: 0,05 - 0,8 MPa
• Hygienická rezerva: 3 l
• Malé spláchnutí: 2,5 - 3,5 l
• Objem vody v nádržce: 9 l
• Připojení vody zezadu nebo shora montážními otvory: G1/2 ""
• Standardní nastavení malého spláchnutí: 3 l
• Standardní nastavení velkého spláchnutí: 6 l
• Velké spláchnutí: 6 - 9 l
