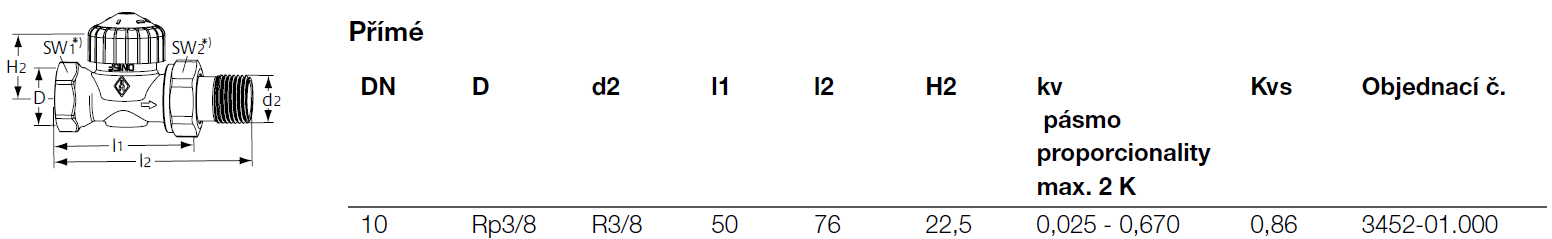

Heimeier Calypso exact termostatický ventil přímý zkrácený 3/8" 3452-01.000

Detailní popis produktu

Calypso exact termostatický ventil s plynulým přesným přednastavením

Termostatické radiátorové ventily Calypso exact jsou určeny pro dvoutrubkové soustavy s nuceným oběhem s běžnými i velkými teplotními spády. Integrované plynulé nastavení umožňuje přesné hydronické vyvážení jednotlivých otopných těles s cílem zajistit požadovaný průtok dle výkonových požadavků. Ventil s velkým průtokovým rozsahem vyniká optimalizovaným tvarem tělesa pro velmi tichý provoz a velmi malé průtokové tolerance.

Výhody:

• Optimalizovaná hlučnost díky speciálně navrženému profilu proudění
• Vysoký průtokový rozsah pro různé aplikace
• Těsnění dvojitým O-kroužkem pro dlouhodobý a bezúdržbový provoz

Technický popis

Použití:

• Vytápěcí soustavy

Funkce:

• Regulace
• Plynulé nastavení
• Uzavírání

Rozměry:

• DN 10-20

Tlaková třída:

• PN 10

Teplota:

• Maximální provozní teplota: 120°C, s montážní krytkou nebo pohonem max. 100 °C.
• Minimální provozní teplota: 2°C

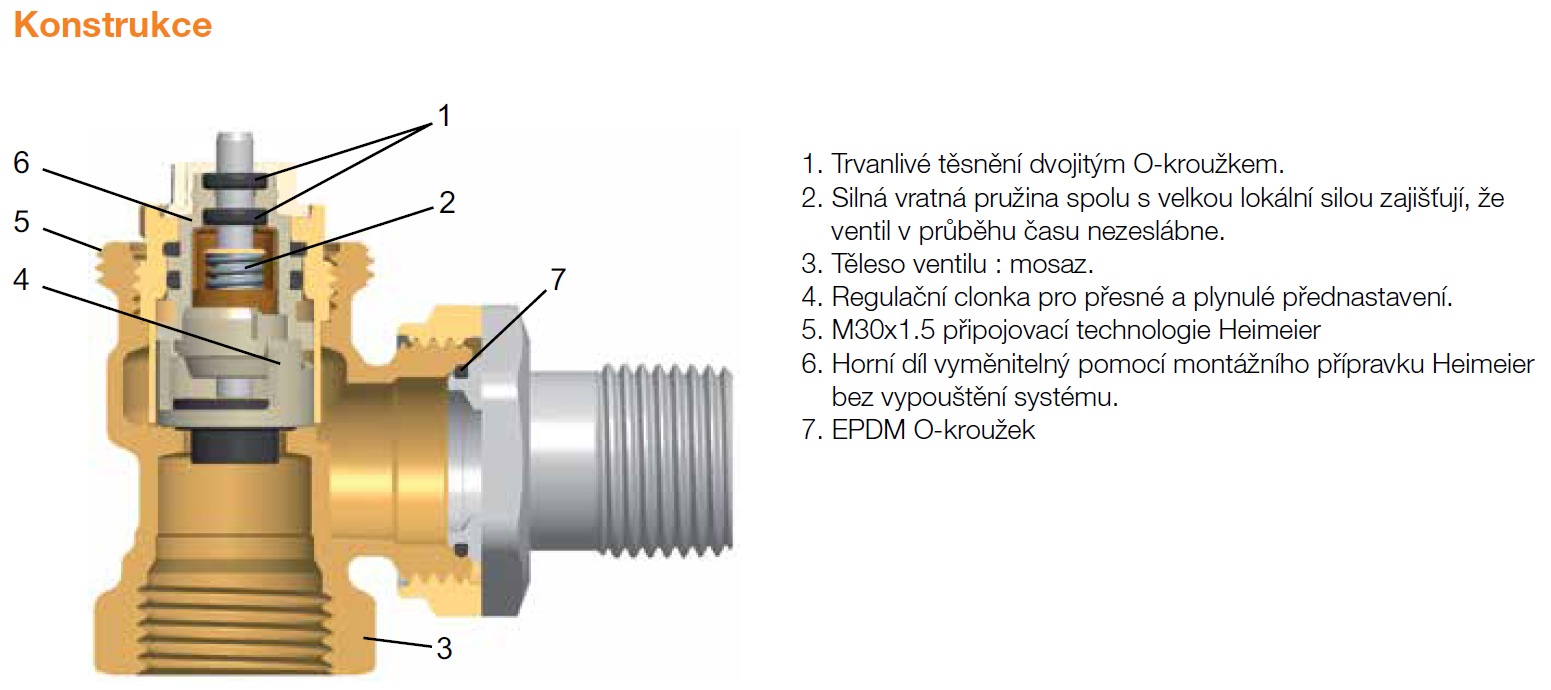

Materiál:

• Těleso ventilu: mosaz
• O-kroužky: EPDM
• Kuželka ventilu: EPDM
• Zpětná pružina: nerez
• Ventilová vložka: mosaz, PPS (polyfenylsulfid) a SPS (syndiotaktický polystyren)
• Kompletní ventilová vložka může být vyměněna pomocí montážního přípravku HEIMEIER bez vypouštění soustavy.
• Dřík: Niro-ocelový dřík se dvěma těsnícími O kroužky.

Povrchová úprava:

• Tělo ventilu a šroubení jsou poniklované

Značení:

• THE, kód země, šipka směru toku, DN a označení KEYMARK. Označení-II+.
• Bílá montážní krytka.

Normy:

• Ventily Calypso exact splňují tyto požadavky:
  – KEYMARK certifikace a zkoušky podle DIN EN 215, řada F.
  – "velmi rozšířená verze" a "standardní verze" specifikace FW 507 vypracované Arbeitsgemeinschaft Fernwärme (AGFW) (Pracovní skupina pro teplárny).

Připojení potrubí:

• Tělo ventilu je vyrobeno z mosazi a určeno k připojení k závitovým trubkám, v kombinaci se svěrným šroubením pak k měděným nebo přesným ocelovým trubkám.
• Připojení vícevrstvého plastového potrubí je možné pomocí dvojité redukované vsuvky a svěrného šroubení.

Připojení pro termostatické hlavice a pohony:

• HEIMEIER M30x1,5
